개요

그동안 다양한 툴을 사용해 ERD를 그리다 보면 엔티티 간의 연결되는 실선의 양 끝에 직선, 동그라미, 꺽쇠같은 기호들이 붙는 걸 많이 봤다. 얼핏 전공 수업에서 1:M, N:M 등의 관계와 필수적인지 등을 나타내는 표기법이라고 배웠던 기억은 나는데, 정확히 짚고 암기해본 적은 또 없었던 것 같다.

사실 가장 기초가 되는 요소들이라 진즉에 이해하고 알아둬야 했지만 ㅋㅋ.. 지난 날을 반성하며 지금이라도 확실하게 정리하고 이해하고 넘어가보려고 한다.
(그리고 SQLD 1과목에서 IE, Barker 표기법 해석 능력은 필수라고 한다 😱)

그래서 관계형 모델에서 관계란 무엇이고 어떻게 분류되는지, 어떻게 표기하고 어떻게 해석하는 지 정리해본다!

관계란?

SQLD 이론서 및 전공책에 나오는 관계의 정의는 이러하다.

관계란 두 개 이상의 엔티티 간에 논리적으로 연결된 의미 있는 연관성을 말한다.

예를 들어 '학생'과 '학과'라는 두 엔티티가 있다고 가정하면, 학생 엔티티와 학과 엔티티 사이에는 '소속'이라는 논리적 관계가 존재할 수 있다. 그리고 이를 통해 '어떤 학생이 어떤 학과에 소속되어 있다'는 의미 있는 정보를 만들어낼 수 있다.

그래서 관계형 데이터베이스란? 엔티티 간의 관계를 이용해 새로운 데이터를 조합하고 새로운 정보를 만들어낼 수 있는 데이터베이스라고 하는거다.

관계의 분류

관계는 형성 목적에 따라 존재적 관계와 행위적 관계로 나눌 수 있다.

관계 표기 및 읽는 방법

이전에 데이터 모델링 과정 중 가장 첫 과정인 개념적 모델링 과정에서 엔티티를 생성하고 관계를 선으로 나타낸다고 배웠다.
그런데 이때 단지 선으로 엔티티를 이어주기만 하는 것이 아니라 관계명, 관계 차수, 관계 선택성 요소를 추가함으로써 더 많은 정보를 표현할 수 있게 된다.

관계 표현 3요소

관계를 표현하기 위해서는 다음의 3가지가 필요하다.

• 관계명
• 관계 차수
• 관계 선택성

말 그대로 두 엔티티간의 관계를 나타내기 위해 관계의 이름이 필요하고, 엔티티 내의 인스턴스가 각각 관계에 얼마나 참여하는지 관계 차수를 표현해야 하며, 엔티티 내의 인스턴스가 관계에 반드시 참여해야 하는지 관계 선택성을 표현해야 한다.

1. 관계명(Membership)

말 그대로 관계명을 적어주는 것. 엔티티를 이어주고 그 사이에 논리적인 관계를 **"현재형의 동사"**로 표현한다. 이때 애매한 표현이나 과거/미래 시제로 작성하지 않도록 주의해야 하며, 관계명은 두 엔티티 간의 연결이므로 양방향 해석이 가능하다.

2. 관계 차수(Degree/Cardinality)

흔히 말하는 1:M, N:M 처럼 ERD에서 두 엔티티 사이에 인스턴스가 몇 개씩 대응될 수 있는지를 나타내는 개념이다.

쉽게 말하면 다음 질문에 대한 답이라고 생각할 수 있을 것 같다.

A 하나가 B 몇 개와 관계될 수 있는가?
B 하나가 A 몇 개와 관계될 수 있는가?

예시는 다음과 같다.

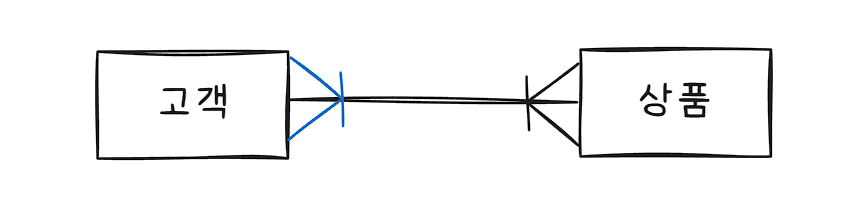

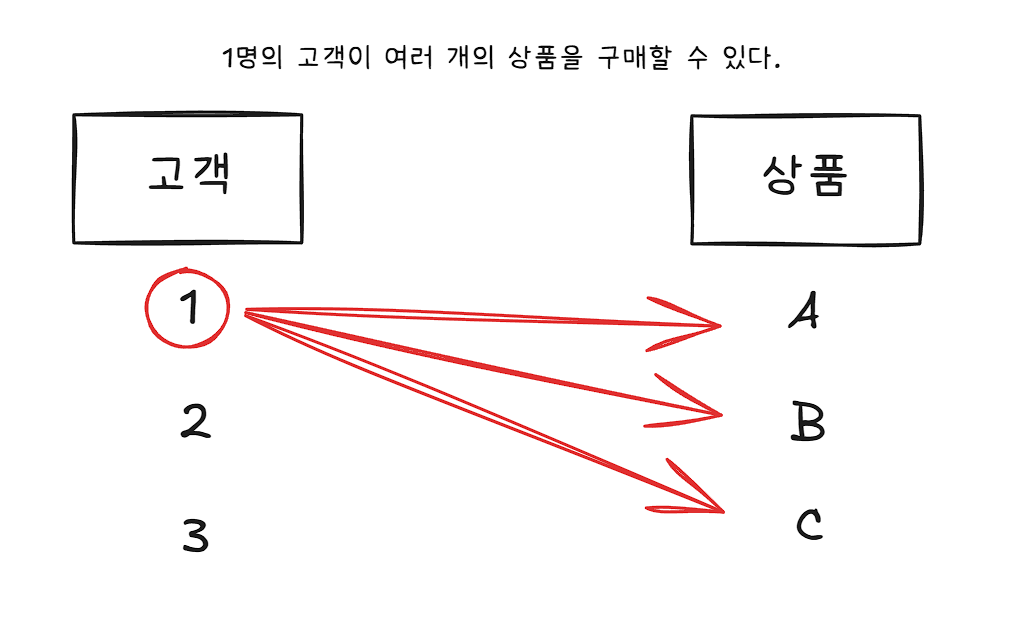

위와 같이 1명의 고객이 여러 개의 상품을 살 수 있는 경우 다음과 같이 관계 차수를 표기하는데

1명의 고객은 1개의 상품 혹은 여러 상품을 구매할 수 있다고 해석한다.

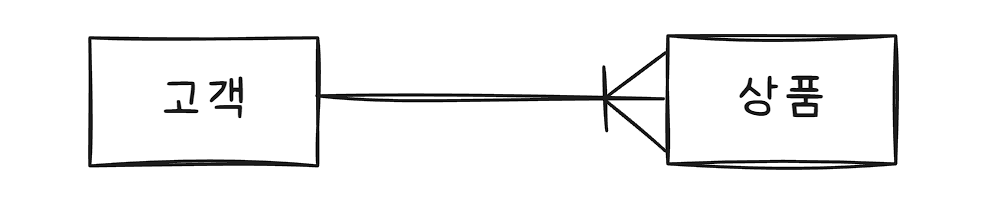

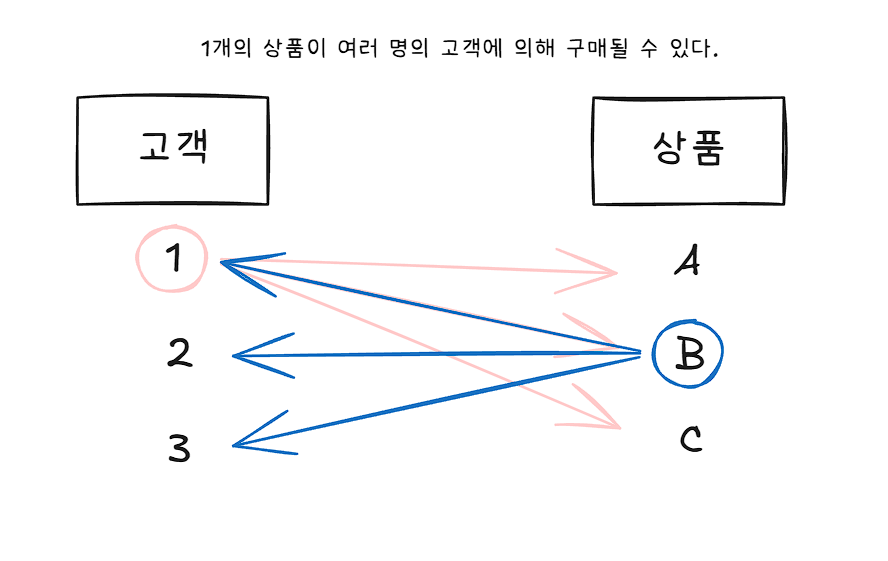

반대의 경우도 마찬가지다. 위와 같이 1개의 상품이 여러 명의 고객에 의해 구매될 수 있는 경우 다음과 같이 관계 차수를 표기한다.

1개의 상품은 1명의 고객 혹은 여러 명의 고객에 의해 구매될 수 있다고 해석한다.

그래서 관계차수의 종류는 다음과 같은 세 가지가 있다.

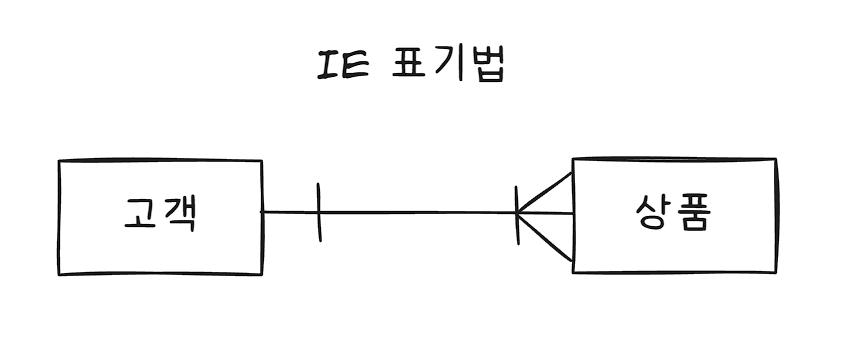

IE 표기법

위와 같이 IE 표기법에서는 N, M 같은 다를 < 같은 꺽쇠로 표현하고, 하나를 | 로 표현한다.

읽을 때는 1명의 고객은 1개 혹은 여러개의 상품을 구매할 수 있다, 1개의 상품은 1명의 고객에게 구매될 수 있다 와 같이 읽으면 된다.
순서대로 해석하면 어렵지 않다!

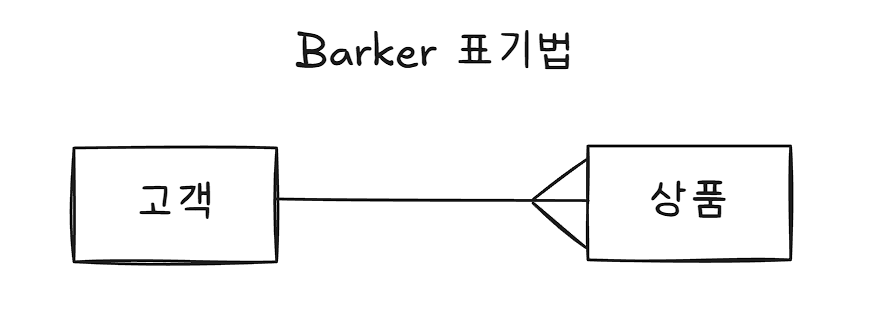

Barker 표기법

Barker 표기법에서는 N, M 같은 다를 < 같은 꺽쇠로 표현하고, 하나를 따로 표현하지 않는다.

읽는 방법은 동일하다.

데이터 관점

이제 관계 차수란 무엇이고 어떻게 표시하며 읽는지는 이해가 됐고, 이걸 실제 데이터 관점에서 살펴보면 좋을 것 같다.

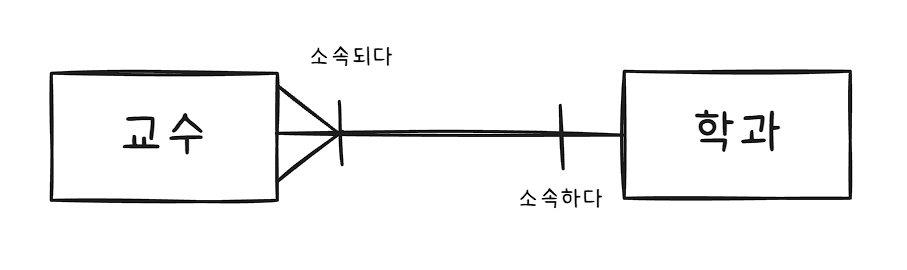

위와 같은 관계를 가지는 교수 엔티티와 학과 엔티티가 있다고 했을 때, 위 관계를 해석하면 다음과 같다.

1. 한 명의 교수는 한 개의 학과에 소속된다.
2. 한 개의 학과는 한 명의 교수 혹은 여러 명의 교수를 소속한다.

그리고 이를 실제 데이터 관점에서 보면 다음과 같은데

[교수]

[학과]

한 명의 교수는 한 개의 학과에 소속되므로 학과 ID 의 PK를 받아와 외래키로 사용해도 좋다.

여기서 교수 테이블에 학과 ID를 받아오는 이유가 뭘까?

학과 테이블에 교수 ID를 받아와서 표현하는 방법도 있을 텐데 왜 꼭 교수 테이블에 학과 ID를 받아와 FK로 사용하는지에 대한 의문이 들 수 있다.
이는 정규화의 관점을 고려한 구조인데, 만약 학과 테이블에 교수ID를 넣는다면 다음과 같은 문제점이 생긴다.

1. 반복 컬럼이 생긴다.

반복 컬럼이 생기면 제 1 정규화 관점에서 좋지 않다. 교수가 늘어나면 교수ID 를 계속 추가해야 한다는 문제가 생긴다.

1. 반복 행이 생긴다.

이러면 학과ID, 학과명 같은 학과 정보가 반복된다. 학과명이 바뀌면 여러 행을 수정해야 하고, 일부만 수정되면 데이터 불일치가 생기는 등 수정이상이 생길 수 있다.

🤔 일반적인 다대일(N:1) 관계에서는 일(1) 쪽 엔티티가 부모, 다(N) 쪽 엔티티가 자식인게 맞나?

그러하다!
왜나하면 교수 1명은 1개의 학과에 소속되고, 학과 하나는 여러 교수를 가질 수 있기 때문에 여러 교수 행들이 같은 학과 ID를 참조하는 구조가 된다.

🤔 그렇다면 N:M 같은 다대다 관계에서는 부모-자식 관계가 어떻게 결정되나?

N:M 관계에서는 두 엔티티 중 하나가 바로 부모/자식이 되는게 아니라, 중간 테이블이 생기고 그 중간 테이블의 양쪽 자식이 된다.

즉, N:M 관계를 풀면 최종적으로는 1:N 관계 두 개가 되고 각각에서 N쪽인 중간 테이블이 자식 테이블이 되는 것이다.

🤔 그럼 일대일 관계는 어떻게 처리하는 것이 좋은가?

다음과 같이 회원-회원정보 관계가 있고, 일대일 관계라고 해보자.

[회원]

[회원정보]

위와 같이 회원 정보의 PK에 회원의 PK 를 넣어서 식별 관계(혹은 강한 식별 관계)로 만들어버리는 방법이 있고

혹은 위와 같이 회원정보ID 라는 PK 컬럼을 두고, 회원 ID를 FK로 받아와 사용하는 컬럼을 두는 방법이 있다. 이때 회원ID 컬럼에는 반드시 UNIQUE 제약조건을 걸어줘야 한다. (FK 자체는 중복 허용하니까)

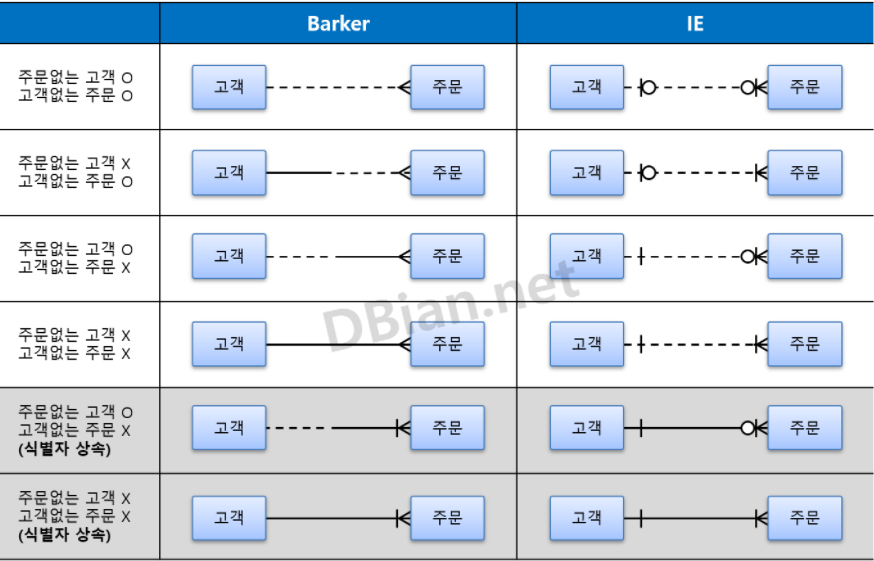

3. 관계 선택성(Optionality)

IE 표기법

Barker 표기법
